सामान्य विवरण

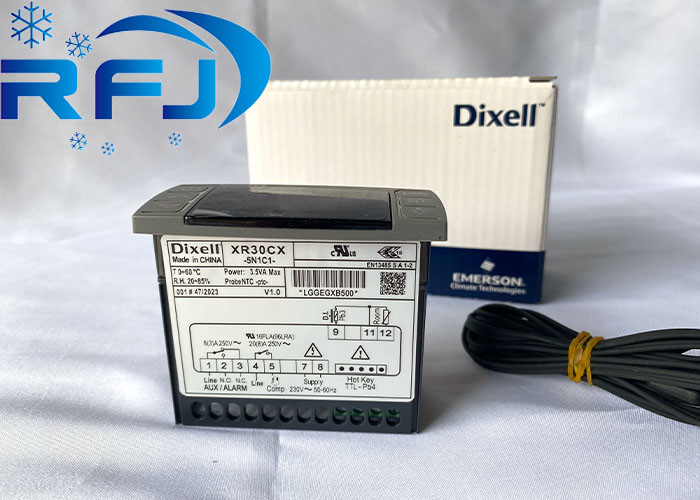

मॉडल XR30CX, प्रारूप 32 x 74 मिमी, सामान्य तापमान पर प्रशीतन अनुप्रयोगों के लिए डिज़ाइन किया गया ऑफ-साइकिल डीफ्रॉस्ट के साथ एक डिजिटल थर्मोस्टैट है। यह दो रिले आउटपुट प्रदान करता है, एक कंप्रेसर के लिए,दूसरा प्रकाश के रूप में इस्तेमाल किया जा सकता है, अलार्म सिग्नलिंग के लिए या सहायक आउटपुट के रूप में. यह भी 2 एनटीसी या पीटीसी जांच इनपुट के साथ प्रदान की जाती है, तापमान नियंत्रण के लिए पहला, दूसरा, वैकल्पिक,संक्षेपक तापमान अलार्म संकेत देने के लिए या एक तापमान प्रदर्शित करने के लिए गर्म कुंजी टर्मिनलों से कनेक्ट करने के लिए. डिजिटल इनपुट तीसरे तापमान जांच के रूप में काम कर सकते हैं. HOT KEY आउटपुट इकाई कनेक्ट करने के लिए अनुमति देता है, बाहरी मॉड्यूल XJ485-CX के माध्यम से,एक नेटवर्क लाइन ModBUS-RTU संगत जैसे कि X-WEB परिवार के Dixell निगरानी इकाइयों के लिए. यह HOT KEY प्रोग्रामिंग कीबोर्ड के माध्यम से नियंत्रक को प्रोग्राम करने की अनुमति देता है। उपकरण विशेष मापदंडों के माध्यम से पूरी तरह से विन्यास योग्य है जिन्हें आसानी से कीबोर्ड के माध्यम से प्रोग्राम किया जा सकता है।

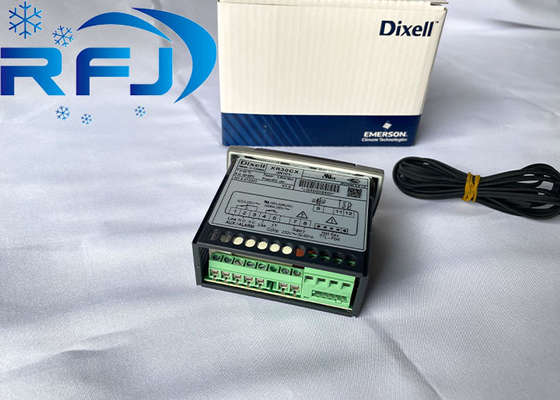

कनेक्शन आरेखः

उत्पादन विनिर्देश

एलईडी	मोड	कार्य
	चालू	कंप्रेसर चालू
	चमकती	लघु चक्र विलंब विरोधी सक्षम
	चालू	अनफ्रिज सक्षम
	चालू	एक अलार्म हो रहा है
	चालू	निरंतर चक्र चल रहा है
	चालू	ऊर्जा की बचत सक्षम
	चालू	प्रकाश
	चालू	सहायक रिले चालू
	चालू	माप इकाई
	चमकती	प्रोग्रामिंग चरण

उत्पाद का वर्णन:

सुरक्षा सावधानियां

 पानी या नमी के संपर्क में न लाएं:नियंत्रणक का प्रयोग केवल परिचालन सीमाओं के भीतर करें और उच्च वायुमंडलीय आर्द्रता के साथ अचानक तापमान परिवर्तनों से बचें ताकि संक्षेपण का गठन न हो  चेतावनी: किसी भी प्रकार के रखरखाव से पहले सभी विद्युत कनेक्शनों को डिस्कनेक्ट करें.  जांच को ऐसे स्थान पर रखें जहां यह अंतिम उपयोगकर्ता के लिए सुलभ न हो. उपकरण को नहीं खोला जाना चाहिए.• विफलता या दोषपूर्ण संचालन के मामले में उपकरण वितरक को वापस भेजें.rl.l. (पता देखें) दोष का विस्तृत विवरण के साथ।  प्रत्येक रिले पर लागू की जा सकने वाली अधिकतम धारा पर विचार करें (तकनीकी डेटा देखें)  यह सुनिश्चित करें कि जांच के लिए तार,भार और बिजली की आपूर्ति अलग और एक दूसरे से काफी दूर हैं औद्योगिक वातावरण में अनुप्रयोगों के मामले में,

विशेषताएं:

चालू/बंद कुंजी।
डिजिटल इनपुट के माध्यम से ऊर्जा बचत चक्र।
दरवाजे के खुले अलार्म के साथ आउटपुट पुनः आरंभ करें।
तापमान अधिकतम और न्यूनतम कार्य।
आसान और सहज प्रोग्रामिंग मोड।
हीट और NT और LT रेफ्रिजरेशन के लिए समर्पित अभिनव डिजिटल नियंत्रक।
